Wellzone Airwell :
Le confort invisible, la performance en toute discrétion !
Découvrez Wellzone, la solution gainable signée Airwell, qui allie discrétion, silence et efficacité.
Intégrée en faux plafond, elle assure un chauffage et une climatisation sur mesure, pièce par pièce, grâce à sa pompe à chaleur air/air à haute performance énergétique.
Profitez d’un confort thermique invisible, adapté à votre mode de vie, sans compromis sur l’esthétique ni sur la performance.
Comment ça fonctionne ?
Notre système de personnalisation permet une gestion individuelle du chauffage et climatisation de chaque pièce, jusqu’à 6 zones. Chacun peut gérer sa température, dans la pièce qui compte le plus pour lui.
Survolez le produit pour en découvrir les caractéristiques
Plénum de soufflage avec servomoteurs
Dirige l’air conditionné vers chaque zone.
Unité gainable
Le coeur du système, pour chauffer ou refroidir l’air, installé en faux plafond.
Plénum de reprise
Récupère l’air dans chaque pièce pour le renvoyer à l’unité.
Gaines souples
Acheminent l’air de manière fluide et silencieuse.
Bouches de soufflage
Discrètes, elles diffusent l’air dans chaque espace avec confort.

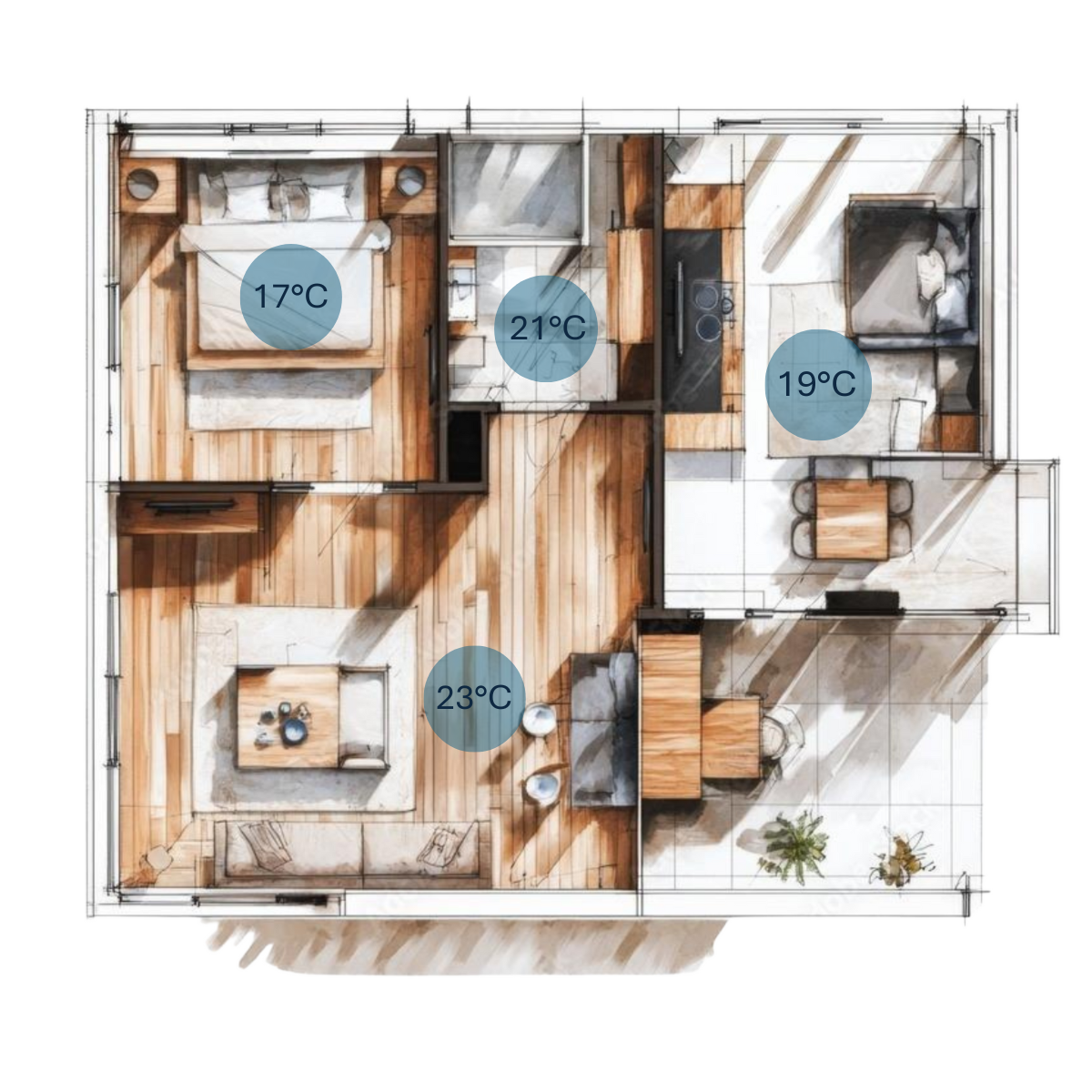

Confort personnalisé, pièce par
pièce
Avec Wellzone, chaque pièce bénéficie de sa propre ambiance thermique. Jusqu’à 6 zones peuvent être réglées individuellement grâce à des thermostats sans fil, offrant à chacun la température idéale.
Définissez vos routines,
Wellzone s’y adapte
Pour s’adapter à tous les styles de vie, le système de climatisation réversible Wellzone vous propose une programmation hebdomadaire. Une fois vos routines paramétrées, elles seront exécutées automatiquement par l’appareil, sans même que vous n’ayez à y penser.
Flexible & Polyvalent
Convient aussi bien aux espaces résidentiels qu’aux locaux tertiaires, en neuf comme en rénovation, cette solution économique et efficace permet de contrôler jusqu’à 6 zones indépendantes.

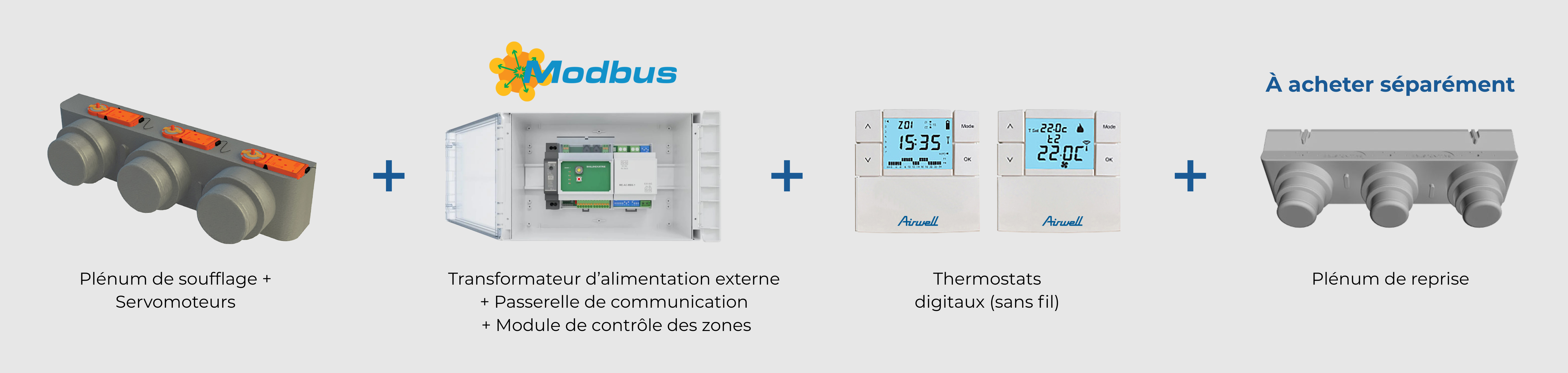

Votre pack Essentiel
Une configuration compacte et efficace, incluant uniquement les composants
essentiels pour faire fonctionner le système.

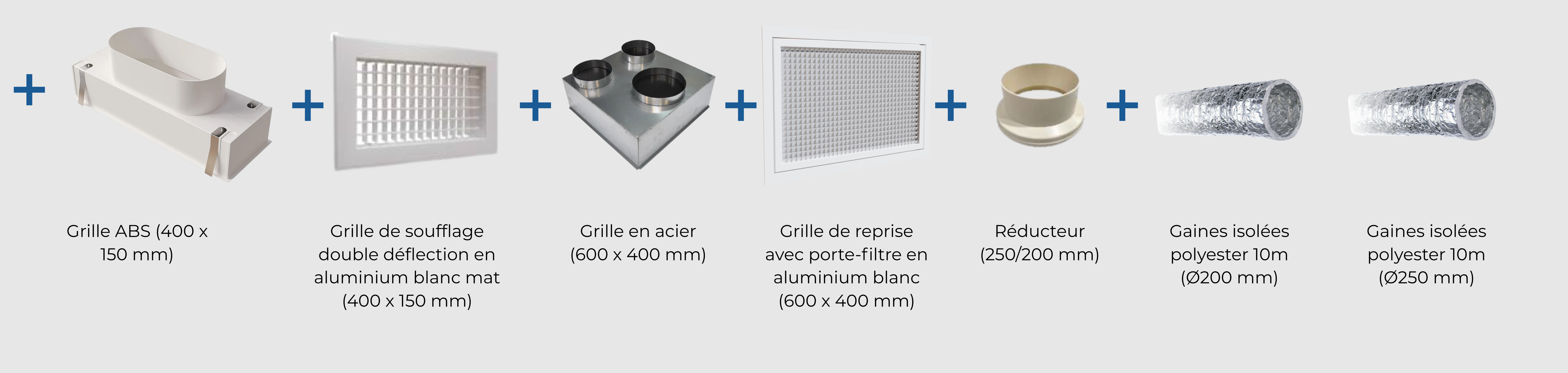

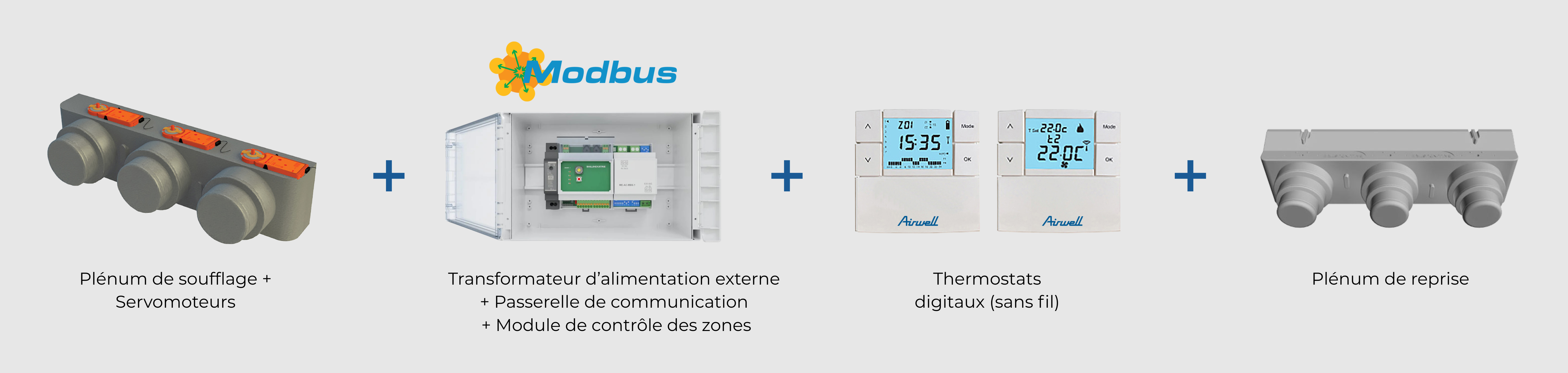

Votre pack Wellzone Plus
Le confort complet, sans compromis !
Cette solution doit être associée aux unités gainables Airwell
Gainable DDMD
Climatisation réversible
Gamme encastrable
Réf. DDMD
DDMD, la climatisation réversible invisible, s’intègre au plafond pour un confort sur mesure pièce par pièce.
Gainable DDMX
Climatisation réversible
Gamme encastrable
Réf. DDMX
Le système de climatisation réversible DDMX s’encastre en faux plafond pour disparaître complètement du champ de vision.
Données Techniques des gainables
Trouvez la version DDMD qui vous convient
- 2,5 kW / 8 kBTU
- 3,5 kW / 12 kBTU
- 5,3 kW / 18 kBTU
- 7 kW / 24 kBTU
- 8 kW / 27 kBTU
- 10,5 kW / 36 kBTU
- 10,5 kW / 36 kBTU*
- 12 kW / 41 kBTU
- 14 kW / 48 kBTU*
- 15,2 kW / 60 kBTU*
Référence
Ref. Unité intérieure :
DDMD-025N-09M25
Ref. Unité exterieure :
YDAX-025H-09M25
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
2,64 (0,35-3,82) kW
SEER/Classe énergétique :
6,5/A++
Chauffage
Puissance nominale (min./max.) :
2,93 (0,94-3,48) kW
SCOP/Classe énergétique (climat tempéré) :
4,1/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
31/33/35 dB (A)
Puissance acoustique :
52 dB (A)
Dimensions de l'unité (LxHxP) :
700x200x506 mm
Poids net :
16,6 kg
Unité extérieure
Pression acoustique à 1 m :
53 dB (A)
Puissance acoustique :
63 dB (A)
Dimensions de l'unité (LxHxP) :
765x555x303 mm
Poids net :
24,6 kg
Alimentation
Phase/Tension/Fréquence :
1Ph/220-240V/50Hz
Phase :
Monophasé
Référence
Ref. Unité intérieure :
DDMD-035N-09M25
Ref. Unité exterieure :
YDAX-035H-09M25
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
3,52 (0,53-3,91) kW
SEER/Classe énergétique :
6,5/A++
Chauffage
Puissance nominale (min./max.) :
3,81 (1,00-4,47) kW
SCOP/Classe énergétique (climat tempéré) :
4,1/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
31/33/35 dB (A)
Puissance acoustique :
52 dB (A)
Dimensions de l'unité (LxHxP) :
700x200x506 mm
Poids net :
16,6 kg
Unité extérieure
Pression acoustique à 1 m :
53,6 dB (A)
Puissance acoustique :
62 dB (A)
Dimensions de l'unité (LxHxP) :
765x303x555 mm
Poids net :
26,6 kg
Alimentation
Phase/Tension/Fréquence :
1Ph/220-240V/50Hz
Phase :
Monophasé
Référence
Ref. Unité intérieure :
DDMD-050N-09M25
Ref. Unité exterieure :
YDAX-050H-09M25
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
5,28 (1,32-6,16) kW
SEER/Classe énergétique :
6,5/A++
Chauffage
Puissance nominale (min./max.) :
6,01 (1,50-6,31) kW
SCOP/Classe énergétique (climat tempéré) :
4,1/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
31/34/36,5 dB (A)
Puissance acoustique :
53 dB (A)
Dimensions de l'unité (LxHxP) :
700x245x750 mm
Poids net :
24,4 kg
Unité extérieure
Pression acoustique à 1 m :
56 dB (A)
Puissance acoustique :
65 dB (A)
Dimensions de l'unité (LxHxP) :
805x330x554 mm
Poids net :
32,5 kg
Alimentation
Phase/Tension/Fréquence :
1Ph/220-240V/50Hz
Phase :
Monophasé
Référence
Ref. Unité intérieure :
DDMD-070N-09M25
Ref. Unité exterieure :
YDAX-070H-09M25
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
7,09 (3,23-7,92) kW
SEER/Classe énergétique :
6,6/A++
Chauffage
Puissance nominale (min./max.) :
8,00 (2,79-8,56) kW
SCOP/Classe énergétique (climat tempéré) :
4,2/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
31/32,5/33,5 dB (A)
Puissance acoustique :
56 dB (A)
Dimensions de l'unité (LxHxP) :
1000x245x750 mm
Poids net :
31,8 kg
Unité extérieure
Pression acoustique à 1 m :
60 dB (A)
Puissance acoustique :
68 dB (A)
Dimensions de l'unité (LxHxP) :
890x342x673 mm
Poids net :
43,9 kg
Alimentation
Phase/Tension/Fréquence :
1Ph/220-240V/50Hz
Phase :
Monophasé
Référence
Ref. Unité intérieure :
DDMD-090N-09M25
Ref. Unité exterieure :
YDAX-090H-09M25
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
8,79 (2,23-9,97) kW
SEER/Classe énergétique :
6,6/A++
Chauffage
Puissance nominale (min./max.) :
9,38 (2,70-10) kW
SCOP/Classe énergétique (climat tempéré) :
4,2/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
35/37/39 dB (A)
Puissance acoustique :
60 dB (A)
Dimensions de l'unité (LxHxP) :
1000x245x750 mm
Poids net :
32,7 kg
Unité extérieure
Pression acoustique à 1 m :
59 dB (A)
Puissance acoustique :
70 dB (A)
Dimensions de l'unité (LxHxP) :
946x410x810 mm
Poids net :
66,9 kg
Alimentation
Phase/Tension/Fréquence :
1Ph/220-240V/50Hz
Phase :
Monophasé
Référence
Ref. Unité intérieure :
DDMD-100N-09M25
Ref. Unité exterieure :
YDAX-100H-09M25
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
10,55 (2,75-11,73) kW
SEER/Classe énergétique :
6,3/A++
Chauffage
Puissance nominale (min./max.) :
11,72 (2,78-12,61) kW
SCOP/Classe énergétique (climat tempéré) :
4,1/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
33/36/38 dB (A)
Puissance acoustique :
62 dB (A)
Dimensions de l'unité (LxHxP) :
1200x245x750 mm
Poids net :
38,4 kg
Unité extérieure
Pression acoustique à 1 m :
59 dB (A)
Puissance acoustique :
70 dB (A)
Dimensions de l'unité (LxHxP) :
946x410x810 mm
Poids net :
66,9 kg
Alimentation
Phase/Tension/Fréquence :
1Ph/220-240V/50Hz
Phase :
Monophasé
Référence
Ref. Unité intérieure :
DDMD-100N-09M25
Ref. Unité exterieure :
YDAX-100H-09T35
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
10,55 (2,73-11,73) kW
SEER/Classe énergétique :
6,1/A++
Chauffage
Puissance nominale (min./max.) :
11,72 (2,78-12,84) kW
SCOP/Classe énergétique (climat tempéré) :
4,0/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
34/37/40 dB (A)
Puissance acoustique :
62 dB (A)
Dimensions de l'unité (LxHxP) :
1200x245x750 mm
Poids net :
38,4 kg
Unité extérieure
Pression acoustique à 1 m :
59 dB (A)
Puissance acoustique :
70 dB (A)
Dimensions de l'unité (LxHxP) :
946x410x810 mm
Poids net :
80,5 kg
Alimentation
Phase/Tension/Fréquence :
3Ph/380-415V/50Hz
Phase :
Triphasé
Référence
Ref. Unité intérieure :
DDMD-120N-09M25
Ref. Unité exterieure :
YDAX-120R-09M25
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
12,11 (2,93-12,31) kW
SEER/Classe énergétique :
6,1/A++
Chauffage
Puissance nominale (min./max.) :
13,48 (3,37-14,07) kW
SCOP/Classe énergétique (climat tempéré) :
4,1/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
36/37,5/39 dB (A)
Puissance acoustique :
62 dB (A)
Dimensions de l'unité (LxHxP) :
1200x245x750 mm
Poids net :
40,6 kg
Unité extérieure
Pression acoustique à 1 m :
61 dB (A)
Puissance acoustique :
72 dB (A)
Dimensions de l'unité (LxHxP) :
946x410x810 mm
Poids net :
71,0 kg
Alimentation
Phase/Tension/Fréquence :
1Ph/220-240V/50Hz
Phase :
Monophasé
Référence
Ref. Unité intérieure :
DDMD-140N-09M25
Ref. Unité exterieure :
YDAX-140R-09M35
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
14,07(3,52-15,83) kW
SEER/Classe énergétique :
6,1/A++
Chauffage
Puissance nominale (min./max.) :
16,12 (4,11-17,59) kW
SCOP/Classe énergétique (climat tempéré) :
4,0/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
39,5/41,5/43,5 dB (A)
Puissance acoustique :
64 dB (A)
Dimensions de l'unité (LxHxP) :
1200x245x750 mm
Poids net :
40,4 kg
Unité extérieure
Pression acoustique à 1 m :
62,5 dB (A)
Puissance acoustique :
73 dB (A)
Dimensions de l'unité (LxHxP) :
980x375x975 mm
Poids net :
90 kg
Alimentation
Phase/Tension/Fréquence :
3Ph/380-415V/50Hz
Phase :
Triphasé
Référence
Ref. Unité intérieure :
DDMD-175N-09M25
Ref. Unité exterieure :
YDAX-175R-09T35
Refroidissement
Réfrigérant/PRP :
R32/675
Puissance nominale (min./max.) :
15,24 (4,10-17,29) kW
SEER/Classe énergétique :
6,1/A++
Chauffage
Puissance nominale (min./max.) :
18,18 (4,40-20,52) kW
SCOP/Classe énergétique (climat tempéré) :
4,0/A+
Unité intérieure
Pression acoustique à 1 m (PV/MV/GV) :
41,5/43/44,5 dB (A)
Puissance acoustique :
66 dB (A)
Dimensions de l'unité (LxHxP) :
1200x300x750 mm
Poids net :
42,9 kg
Unité extérieure
Pression acoustique à 1 m :
63 dB (A)
Puissance acoustique :
74 dB (A)
Dimensions de l'unité (LxHxP) :
980x375x975 mm
Poids net :
92 kg
Alimentation
Phase/Tension/Fréquence :
3Ph/380-415V/50Hz
Phase :
Triphasé
